Descripción
 |
 |

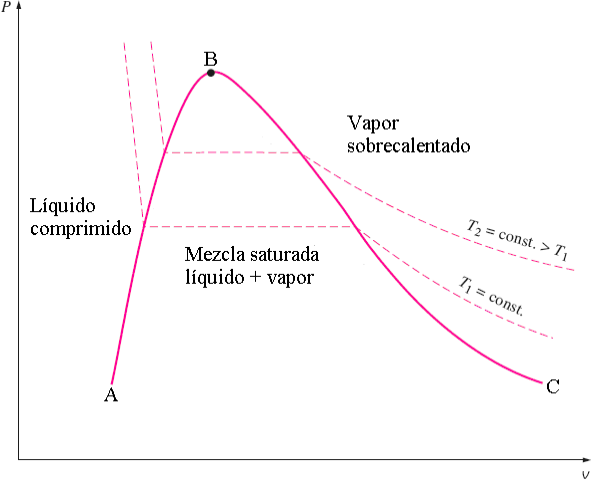

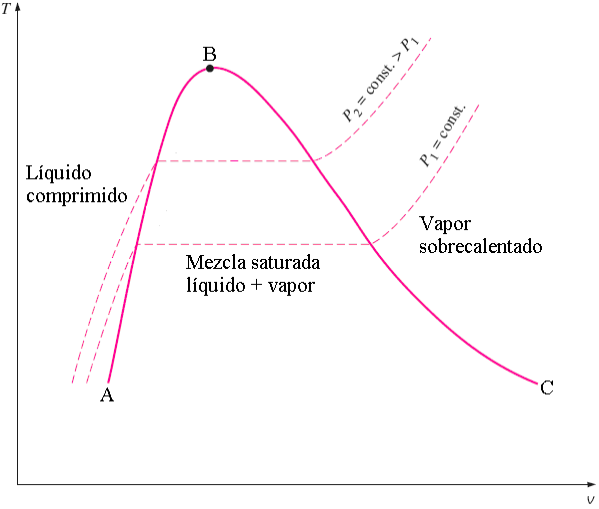

| Figura 1. Diagrama Temperatura (T) – Propiedad específica (v, u, h y s). | Figura 2. Diagrama Presión (P) – Propiedad específica (v, u, h y s). |
Problema: Caracterizar el estado de una sustancia.
En todos los casos se conoce la sustancia a la que se le desean determinar las propiedades.
Cuidar que las unidades de las propiedades de entrada para leer en las tablas sean las correctas (°C, K, kPa, MPa, kJ/kg, kJ/kgK, ºF, R, lb/in2, Btu/lbm, Btu/lbmR) y que los datos tomados correspondan a la sustancia de interés.
Caso I: Dado el estado y la temperatura (T).
Los estados posibles en este caso son líquido saturado o vapor saturado.
Líquido saturado: A T especificada se ubica ese valor en la tabla de propiedades saturadas (A-4, Çengel ó Tabla B.1.1, Van Wylen), y se leen los correspondientes valores de P, v, u, h y s en la columna que corresponde al líquido saturado.
Vapor saturado: A T especificada se ubica ese valor en la tabla de propiedades saturadas (A-4, Çengel ó Tabla B.1.1, Van Wylen), y se leen los correspondientes valores de P, v, u, h y s en la columna que corresponde al vapor saturado.
