EJERCICIO 26

Descripción

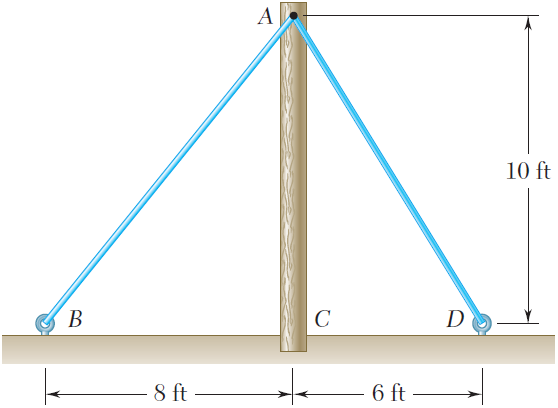

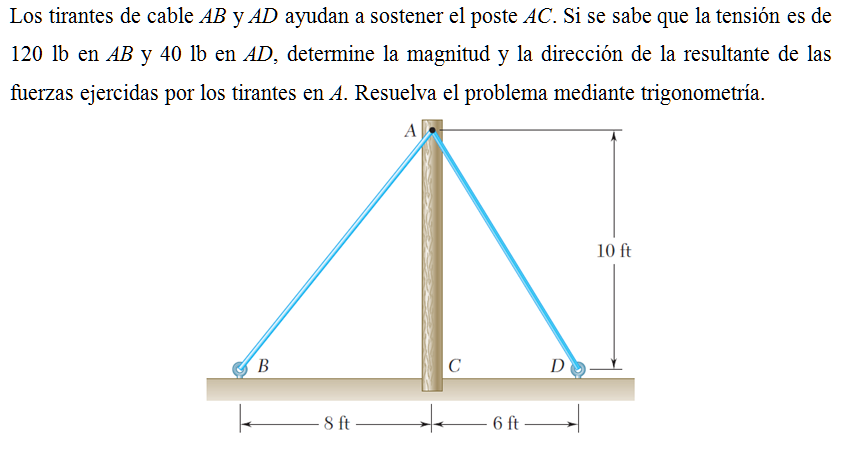

Los tirantes de cable AB y AD ayudan a sostener el poste AC. Si se sabe que la tensión es de 120 lb en AB y 40 lb en AD, determine la magnitud y la dirección de la resultante de las fuerzas ejercidas por los tirantes en A. Resuelva el problema mediante trigonometría.

The cable stays AB and AD help support pole AC. Knowing that the tension is 120 lb in AB and 40 lb in AD, determine graphically the magnitude and direction of the resultant of the forces exerted by the stays at A. Solve by trigonometry.

Referencias:

Problema 2.16 del Beer – Johnston. Sexta Edición. Página 26.

Problema 2.16 del Beer – Johnston. Novena Edición. Página 26.

Problem 2.16 from Beer – Johnston. Ninth Edition. Page 26.

Problema 2.15 del Beer – Johnston. Décima Edición. Página 23.

Respuesta: R = 139.08 lb, θ = 66.98° por debajo del semieje negativo de las x.
